男女性高爱潮是免费国产_卡通动漫日韩亚洲_外国无码aⅴ片在线观看_天堂蜜桃在线八戒在线_色香欲综合天天影院综合_国产一级黄色毛片亚洲AV成人精品毛片_19禁无遮挡啪啪无码网站_精品aⅴ无码中文字字幕蜜桃xl_国产免费丝袜精品视频_国产午夜av一区二区三区

熱處理工藝對硬度合金力學性能的影響
（1）對強度的影響
由于WC在Co中于不同溫度下具有不同的固溶度，因此，為以固溶溫度淬火和隨后的時效造成粘接相析出硬化提供了可能性。淬火可抑制WC析出及Co的同素異性轉變（Co密排六方，Co面心立方）。有文獻報道，含鈷40%的合金經淬火后強度可提高約10%，但含鈷10%的合金經淬火后強度卻降低了�？紤]到工程上常用的硬質合金含鈷量一般為10%～37%，因此，熱處理對合金強度的作用是很小的。所以有人敢斷言，淬火對于W-Co合金來說不是提高強度的方法。

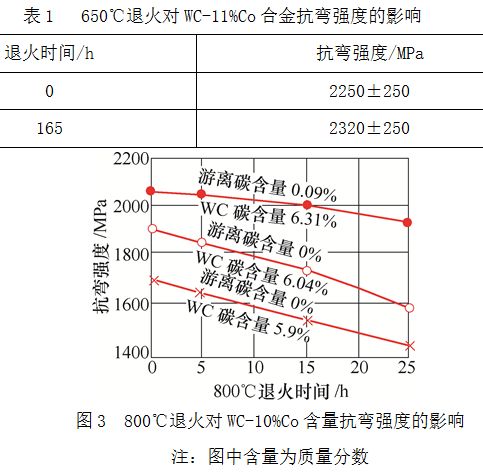

退火同樣會造成合金強度的降低，如表1、圖3所示。

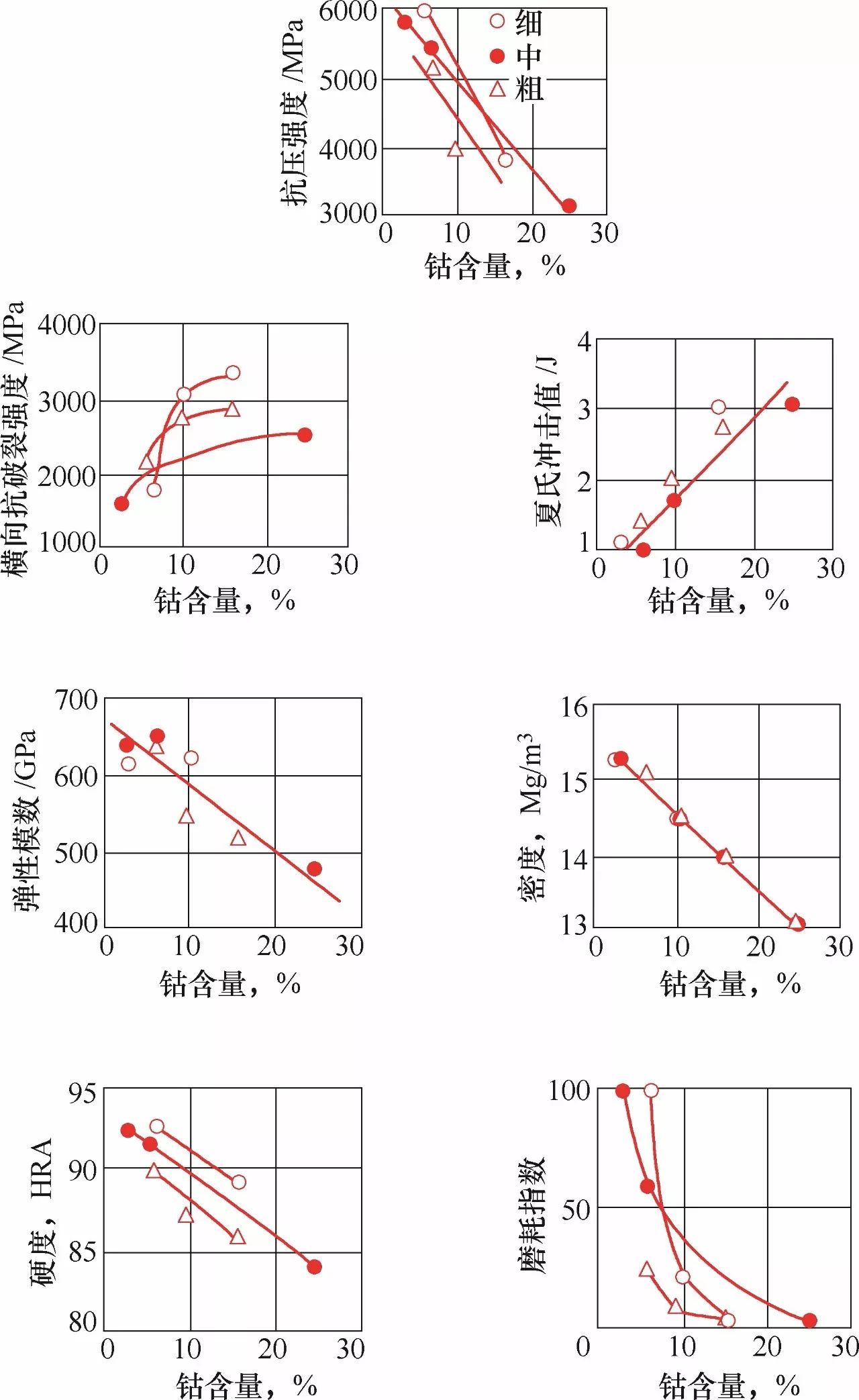

（2）對硬度的影響

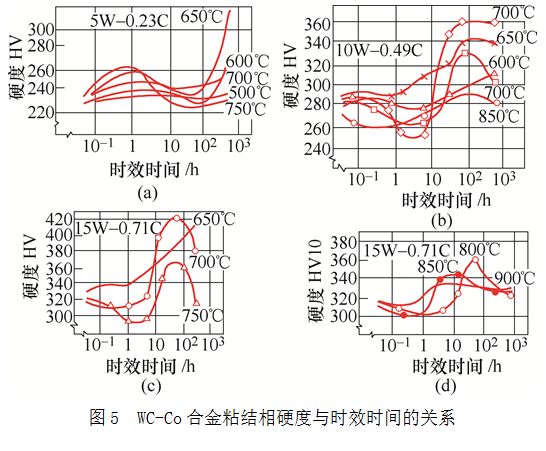

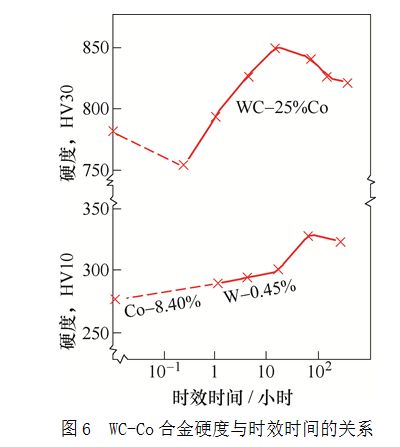

WC-Co合金時效時因有 Co3WCX和接近于Co3WCX致密組織相析出，因此合金的硬度會提高，但在隨后轉變?yōu)镃o3W析出時合金的硬度則會降低。H·Jonsson實驗資料如圖5、圖6所示。

雖然熱處理后Co3WCX的存在使合金硬度稍有提高，但考慮到熱處理時間較長和抗彎強度的降低，故人們認為Co3WCX相析出使粘結相彌散硬化不是發(fā)展新牌號的有效方法，應另尋出路。

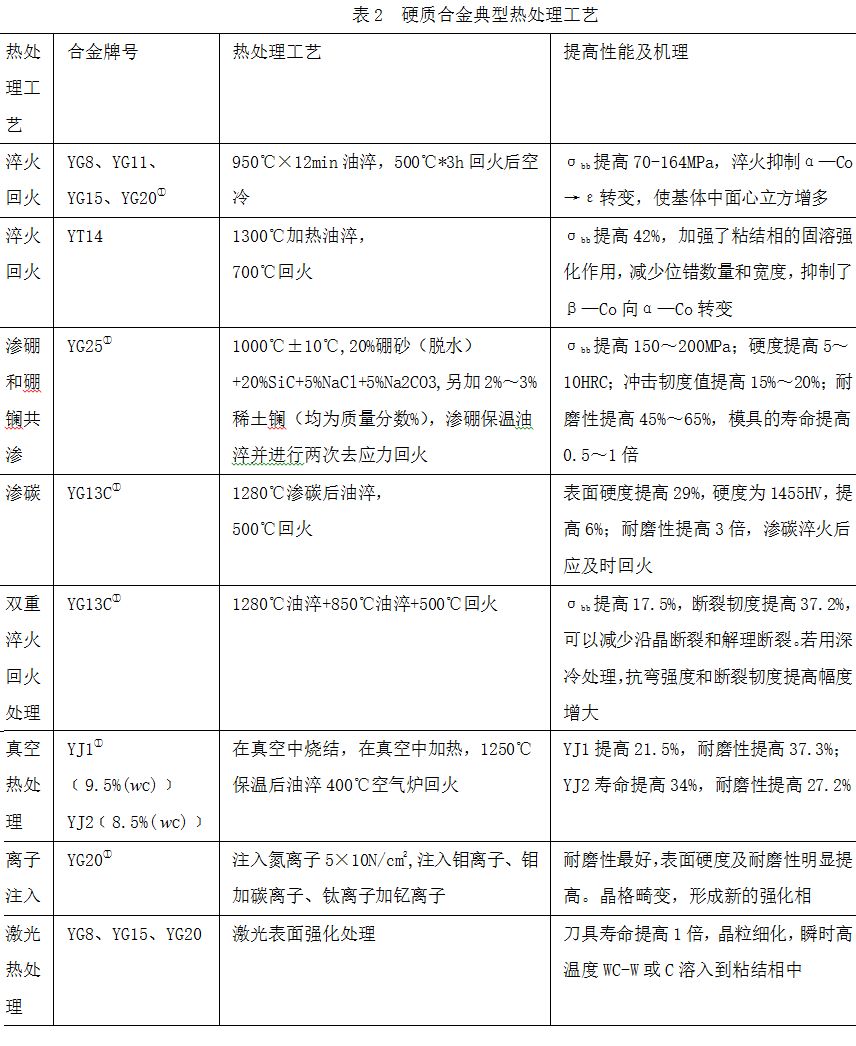

（3）硬質合金典型熱處理見表2。
